Z-02型噪声测量模块

产品详情

产品介绍

Z-02型噪声测量模块是一种数字化的噪声测量模块。本模块采用原装进口声音传感器,并采用数字滤波和时间计权算法,具有可靠性高、稳 定性好、动态范围宽、无需量程转换等优点。同时采用独特的标准1/2英寸传声器尺寸的不锈钢探头设计,与声校准器耦合紧密,方便进行声校准操作。此外,主控板电路核心器件完全屏蔽,不仅美观,而且抗干扰能力强,也方便嵌入其它的设备或机壳!模块采用通用的RS485接口和 Modbus RTU通讯协议,适用于各种应用集成。可广泛应用于噪音监测 器、检测仪、自动化控制系统、环境噪声监控系统、工业、厂房等需要测量的场所。


主要规格及技术参数

准确度

 ±1.5 dB,在环境温度23±5℃,输入信号为94dB(1kHz)的条件下进行校准。

频率计权

A计权;c) 时间计权;F(快响应);d) 频率范围:20 Hz ~ 12.5 kHz

参考环境条件

在以下环境条件下符合技术要求:空气温度:23℃;相对湿度:50%;静压:101.3 25 kPa;周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在。

工作环境条件

空气温度:-10℃ ~ +50℃;相对湿度:20% ~ 90%;静压:65 kPa ~ 108 kPa

1 kHz频率上的测量范围:30 dB(A) ~ 120 dB(A)

分辨率:0.1 dB;使用风罩的影响:在重要的频率范围内不大于0.5 dB

供电方式

DC5V,用户需在采购时指定。具体供电电压可见铭牌上的标注,电压接错或正负极接反可能导致模块工作异常,严重时会烧坏模块。因此,在通电前,请务必仔细检查确定无误方可通电。

输出方式:RS485(ModBus)

功耗:不超过0.2W


接线方法

接线方法见线路板上标注 , 或下面的“ 产品尺寸图 ”:

“GND” 公共地。

“B/R” 串口发,RS485的“B-”。

“A/T” 串口收,RS485的“A+”。

“V+” 接电源正极。

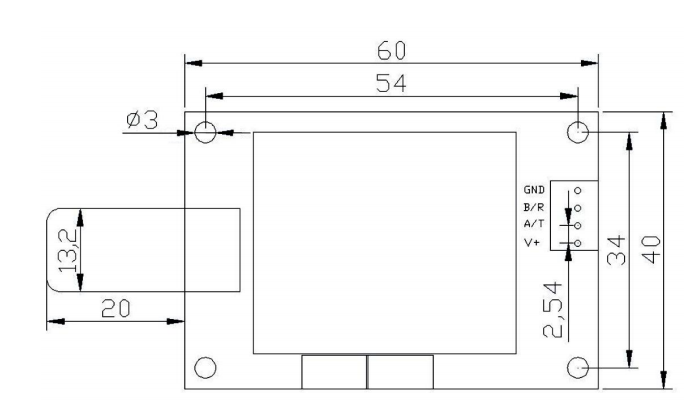

产品尺寸



常见故障及解决办法

设备地址错误,或者存在地址重复的设备(出厂默认全部为1)

波特率,校验方式,数据位,停止位错误(出厂默认波特率为9600)。

通电时,检查接线是否出错,特别是供电电压是否正确。

RS485通讯不正常,请检查A/T和 B/R是否接反。

设备数量过多或布线太长,应就近供电,加RS485增强器,同时增加120Ω 终端电阻。

模块损坏(请备注故障情况返厂维修)
