二、工业企业噪声自动监测系统介绍

产品系统组成

工业企业噪声自动监测系统由一台或多台噪声监测子站、噪声自动监测管理平台及气象参数采集设备组成，能对工业企业噪声进行实时自动监测和数据统计分析。

设备组成

1.全天候户外传声器：户外传声器具备防风、防雨、防尘、防干扰设计以适应户外长期连续使用的目的。户外传声器的风罩会对噪声测试的精度形成干扰。我司环境噪声在线监测系统使用的户外传感器已获得中国计量器具型式批准认证证书CPA，该户外传感器能在保证防风、防雨、防尘、防鸟停的同时，仍然能保证传声器的频率响应达到GB/T3785-2010中对2级传感器的频率响应要求。

2.噪声采集分析单元：噪声采集分析单元具有信号采集和数据分析功能，同时可以保证数据存储。环境噪声在线监测系统的噪声采集分析单元不是简单的内部放置一台声级计进行信号采集，而是用了一台工业级工控机，专门开发了适合噪声自动监测系统的信号采集软件。

3.通信单元：实现噪声站到噪声监测系统软件服务器的数据通信。环境噪声在线监测系统采用4G无线通信的方式，该方式能够满足系统的基本数据的传输，同时也能保证传输的稳定。

4.电源控制单元：供电力供应，防止外部电源抖动对测量精度的影响，保护噪声监测站免受外部浪涌攻击。

5.4G无线通讯模块：采用LTE3GPPRel.11技术，支持最大下行速率150Mbps和最大上行速率50Mbps;同时在封装上兼容移远通信UMTS/HSPA+UC20模块以及移远通信多网络制式LTECat3模块，实现了3G网络与4G网络之间的无缝切换。保证设备数据稳定快速上传。

6.机箱：环境噪声在在线监测系统采用全天候防护箱，采用防腐防锈材质，符合IP55标准，用于放置噪声采集分析单元、数据采集板、电源控制单元等，起到防风、防雨、防盗的作用。

7.录音：录音，视频采集、声源定位、声纹识别(选配)。

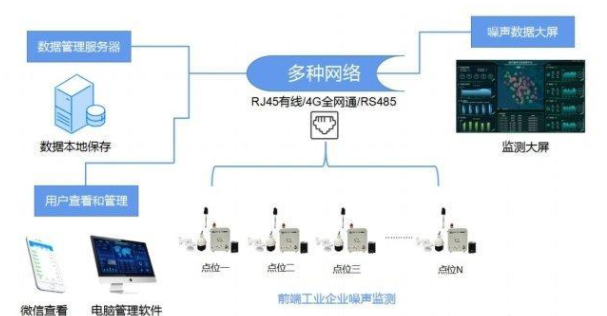

系统拓扑图
