系统概要

本系统可实现对各种类型污染源监测点的监测数据进行收集、汇总、统计、分析，通过电脑端、手机端等方式对污染排放状况 进行实时跟踪、视频监控、超标报警、历史查询、设备联动等功能，具有现场报警、报警推送等多种报警通知。系统可分系统管理员、普通代理商、普通用户三个权限级别，各级别具有对自己管辖范围内设备进行数据查看、系统管理、参 数修改等操作权限，无法对自己权限外的设备进行查看和操作。平台数据大屏，显示所有前端设备的实时状态和监测数据，便于管理部门更好地实施污染排放情况的全局监控、预警和协调调 度，及时控制超标排放，避免环保污染扩大。

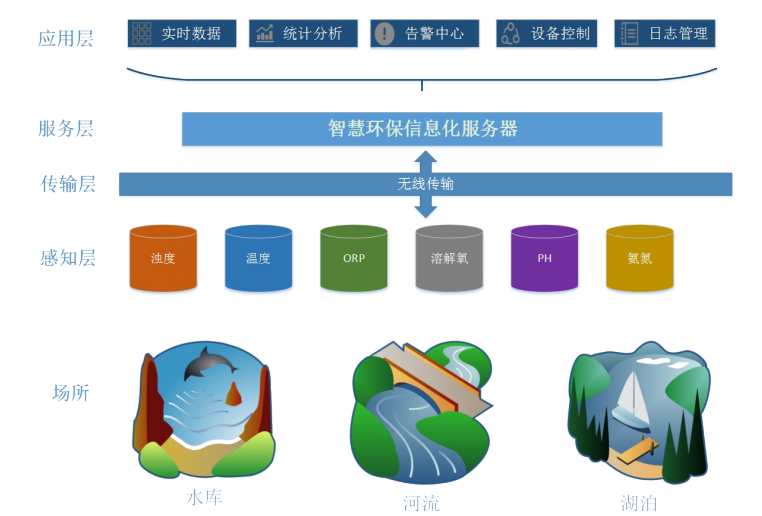

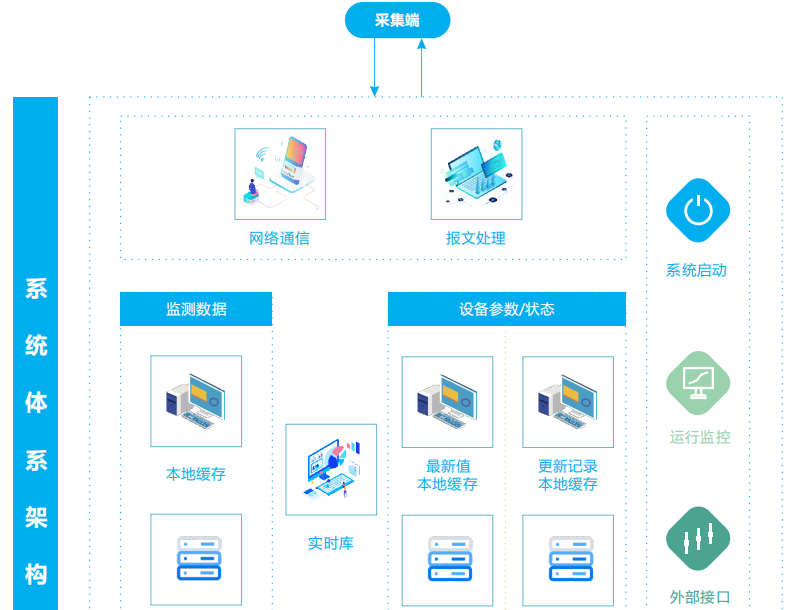

系统架构图

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

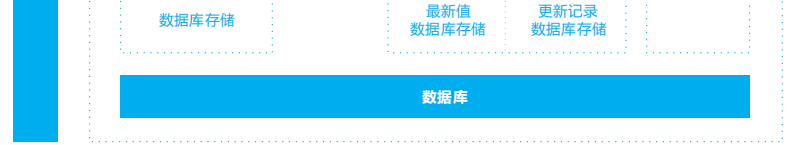

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

07 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

08 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

系统拓扑图

数据采集

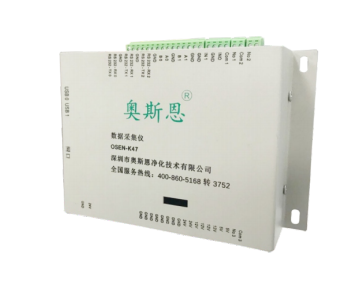

OSEN-K47数据采集仪是我司自主研发，集信息采集、模拟、GPRS数据传输、多种报警方式于一体的新一代综合性数据采集 处理模块，具有高性能、低功耗、低成本等特点。采用ARM9高性能处理器，处理速度快，并行处理能力强，可同时高效运算多种 复杂数据计算。

(1) 内置TCP/IP协议，可实现数据采集器与远程主机之间的有 线通信，支持（HJ_T+212-2017）污染物在线监控（监测） 系统数据传输标准，并且具备多个上传中心处理能力。

(2) 具有128M大内存，轻松带动各个数据处理模块程序的运 行，各类串口有序分布，可用于接收并处理多种传感器检测 数据。

(3)内置GPRS模块，利用INTERNET无线接入功能，将采集的 数据经处理器进行处理后，通过GSM网络发送到数据处理中心， 同时数据处理中心可在远程对本数据采集器发送指令，进行参 数设置或提取监测数据，从而实现远程控制和监测功能。

(4) 具备心跳机制和连接异常检测机制，当前端设备掉线或连接 异常时，能及时检测得到并可接受设备重连并保存数据不乱。

(5) 具备断网续传功能，在设备离线的情况下，正常监测数据， 设备恢复网络后远程补传。

(6)具备数据库掉线自动检测和重连机制，保障数据库连接出现 异常 时能够自动恢复。

系统功能

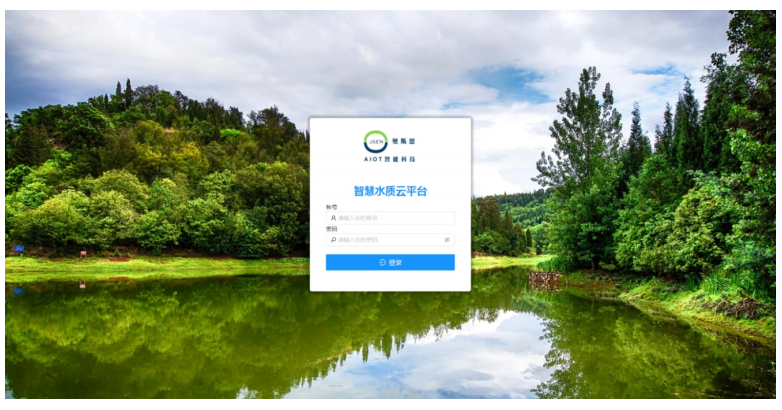

主界面

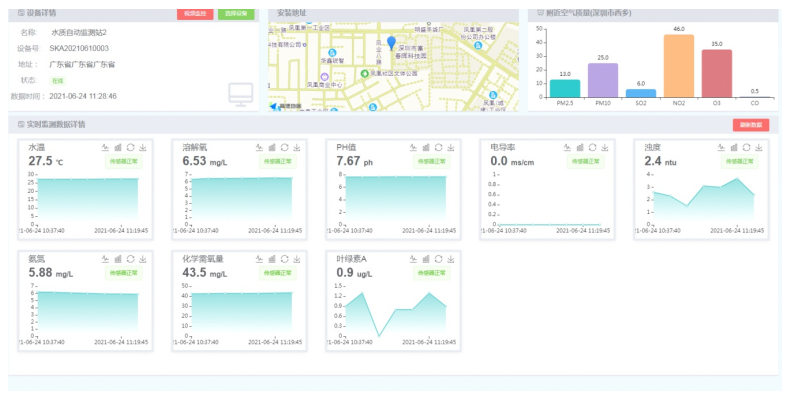

显示水质设备的详细实时数据信息，名称、安装地址、在线状态、数据更新时间等信息，并显示各个传感器实时数值、 最近一小时浓度变化曲线图。

手机端

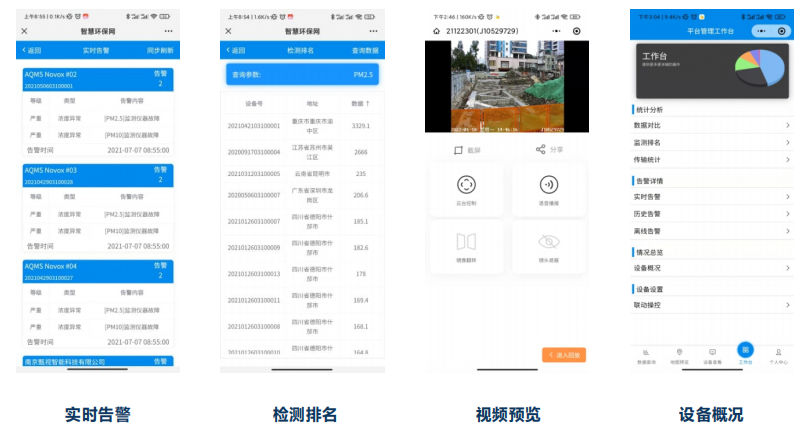

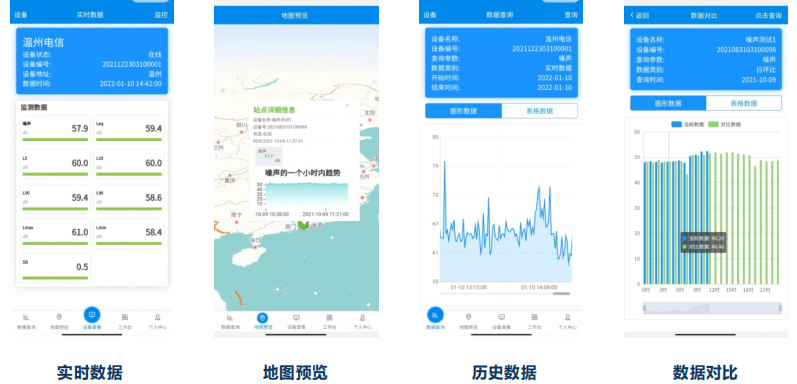

智能云数据分析软件（包含有微信公众号、微信小程序、APP），基于在线式环境监测系统，向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备 所在区域的环境污染情况。为用户提供 精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

实时数据：智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟，智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

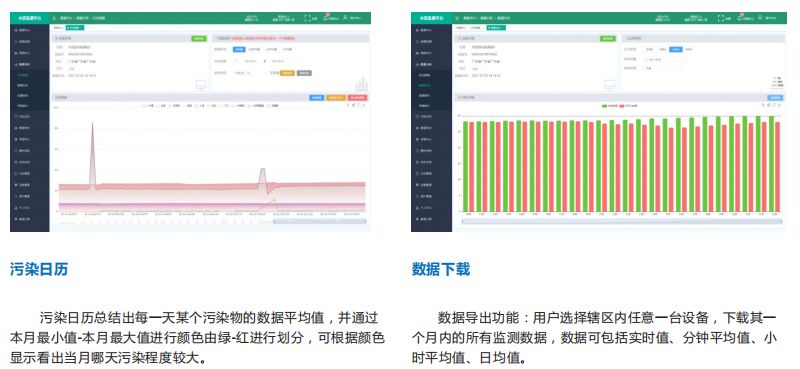

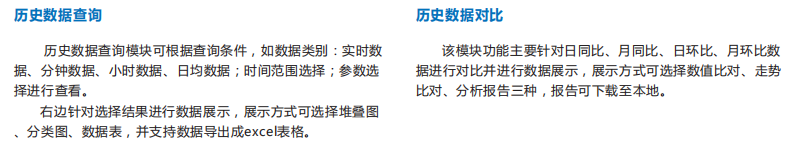

历史数据：支持多种历史数据的查询，并能够实现不同数据之间的关联查询（比如将噪声与同时段的气象、车流量一起查询显示），可对噪声有效数据进行筛选。

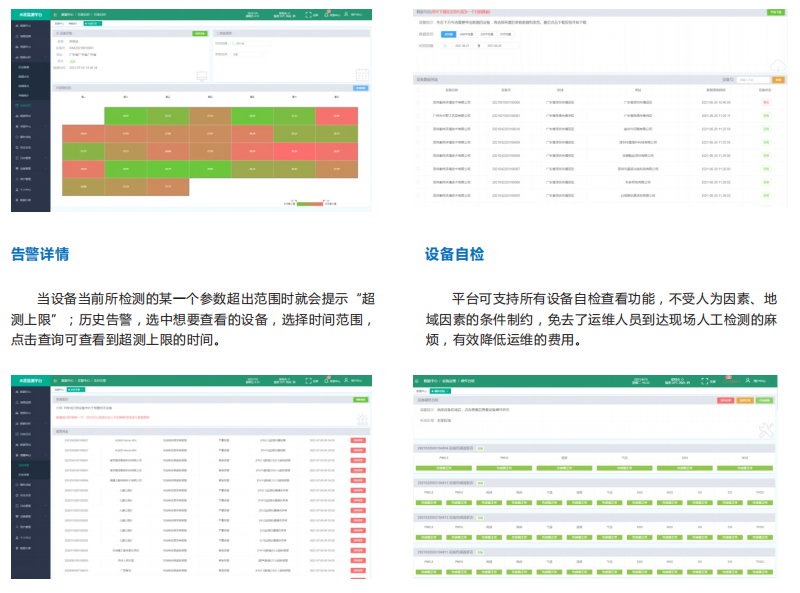

超标报警：可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能，同时关联当时的噪声、气象和车流量数据。

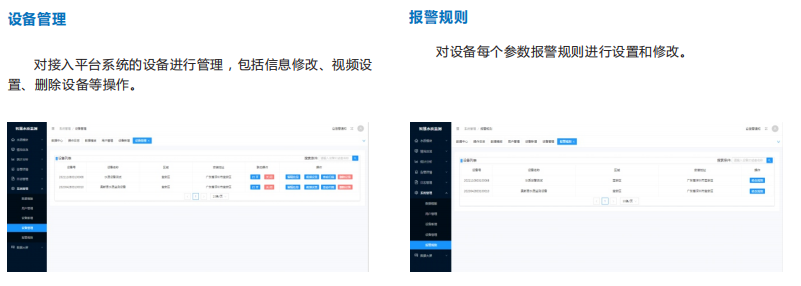

设备管理：可查看设备是否在线、用户单位信息及地理信息。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。微信端可以接收反馈意见到奥斯恩公众号管理者。

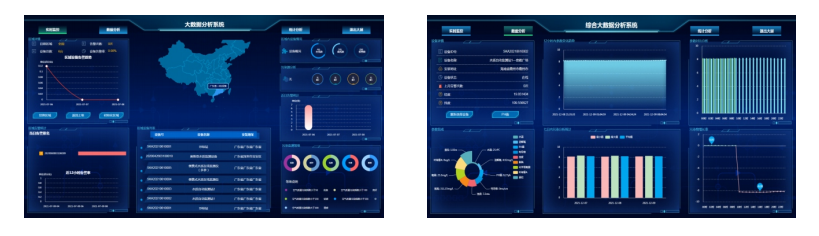

数据大屏（可定制）

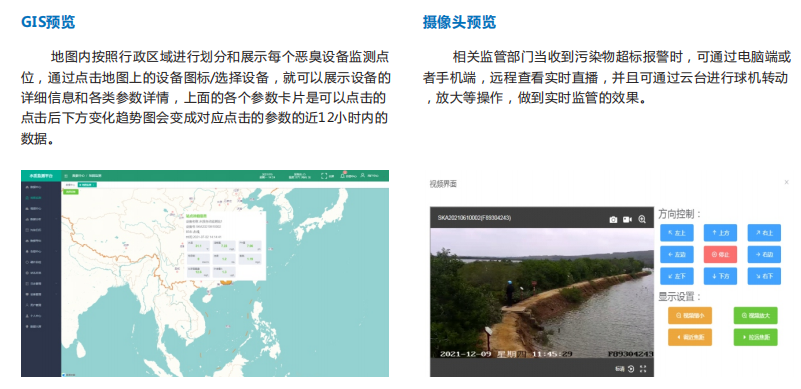

可定制数据大屏，通过大屏电子地图、视频监控全览系统内所有监测点的实时状态、数据信息和现场实况，并配置相应的各类 数据查阅功能，为对水质的污染排放、预警和协调调度提供有力的辅助手段。
