为落实国家水库安全工作要求，奥斯恩坚持不断地创新研发、攻克难题，在自动化监测技术、设备以及监测信息管理云平台的开发应用上取得显著成果以及多方专业认证。奥斯恩—大坝安全预警监测系统解决方案，集物联网技术、传感器技术、无线网络传输技术、数据分析统计技术于一体，可实现水坝安全运营管理的自动化、数字化、信息化，为防灾减灾决策提供科学依据，为水库安全度汛提供保障。

  方案介绍

  水库安全监测预警系统由水库智能感知、物联网信息通信、云端智慧监控管理平台组成。小型水库的在线监控具有库水位、雨量、图像、渗流等运行数据自动釆集、分析、上报功能，自组网、物联网系统具有全要素采集通信功能，水库安全监测预警系统云平台具有监测数据智能分析预警功能，实现了水库运行状态感知监测、运行态势分析、安全管理、巡视检查在线管理等全面业务支持，既能支持单个水库管理，也能支撑全省、各县水库群管理。

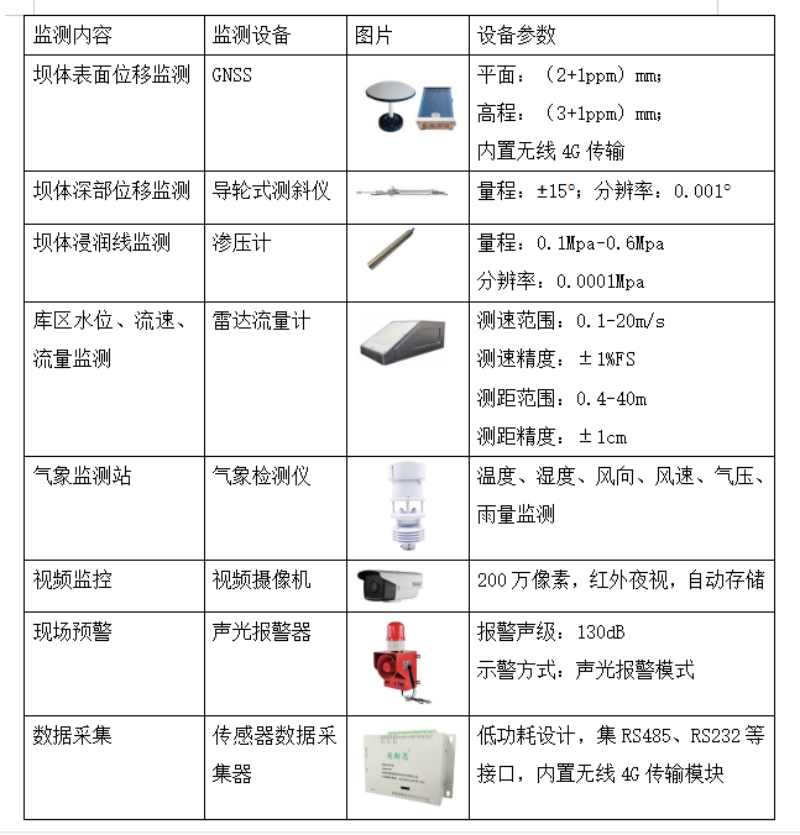

技术参数

产品特点

1.灵活自组网：传感器与网关智能组网，网络连通率高；

2.前端任务系统可按需灵活配置，内嵌多种信息提取，识别算法，降低传感器使用难度；

3.精细工业化设计：外形小巧、重量轻、无线缆，安装快速、便捷，可显著降低施工安装成本；

4.IP67/IP68封装标准：具备优秀的防尘、防水、防雷性能。

技术架构图

水库大坝安全监测系统分为四层：感知层、网络层、平台层、应用层。

1.感知层

实时感应水库大坝监测参数传感器的状态，如变形监测、地表沉降、土体位移、土壤含水率、土压力、渗压计、水位计、雨量计、GNSS接收机、固定式测斜仪、渗压计、高速高清摄像机、孔隙水压计、雷达物位计、拉线式位移计、土压力计、表面应变计、埋入式应力计等前端感知设备；

2.网络层

支持数据通信，可上、下双向通讯，支持无线蜂窝网络、短信、北斗、PSTN、超短波等通信方式。感应设备M21F2可通过监测预警平台的通讯方式，上行发送至监测控制中心平台。

3.平台层

整合各层设备和系统功能，通过信号的连接，下发平台对前端感应器的命令，上传监测数据的采集、处理、存储和分析，实时联动前端各大监控设备。

4.应用层

监测中心通过实时数据接收汇集管理及监测预警平台可以实现各种监测数据的共享，对各种监测数据进行查询、分析、预警和管理。开启信息发布途径，实时展示信息数据和预警信息。

【技术架构图】

系统功能

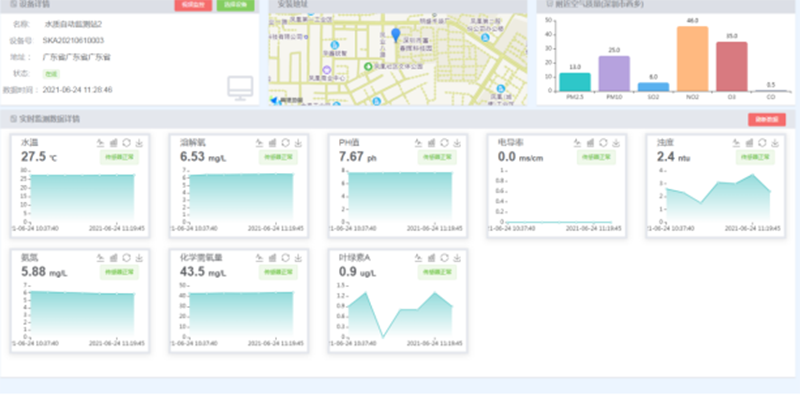

1.数据实时监测

实现在线监测的地图显示、查看，包括监测设备的快速查询显示、监测数据展示、报警情况显示及监测数据曲线图的实时展示，通过系统主界面的显示功能，可以查看设备的位置、运行状态，掌握其水库库坝体浸润线及坝体内孔隙水压力、库内水位、水库出入入流量、降雨量、坝体位移的实时监测。

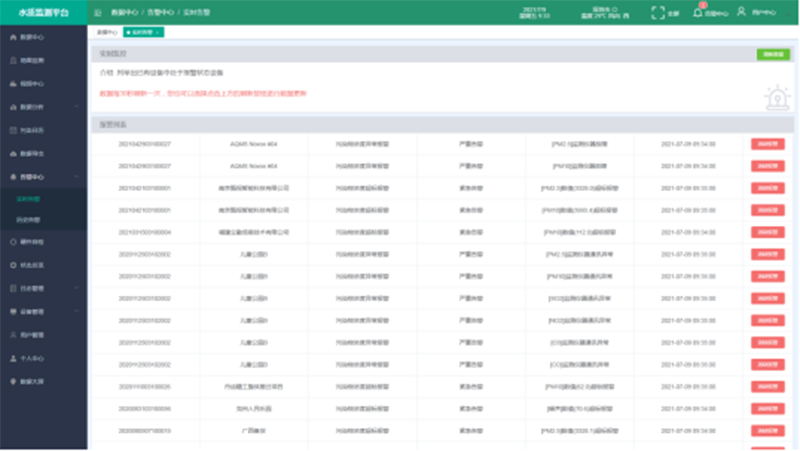

2.数据报警

通过布设在坝体内部和表面的各种类型的传感器，获取大坝变形、渗流、沉降、位移、水文、气象等相关数据。传输到相关软件系统，实现对整个坝体的全方位实时监测。等数据超过告警上限时系统自动根据该预警数据发布不同级别的报警信息。可设置多级报警，支持弹出软件窗口报警、邮件报警、短信报警及声光报警等功能多种方式传达至相关领导和责任人。

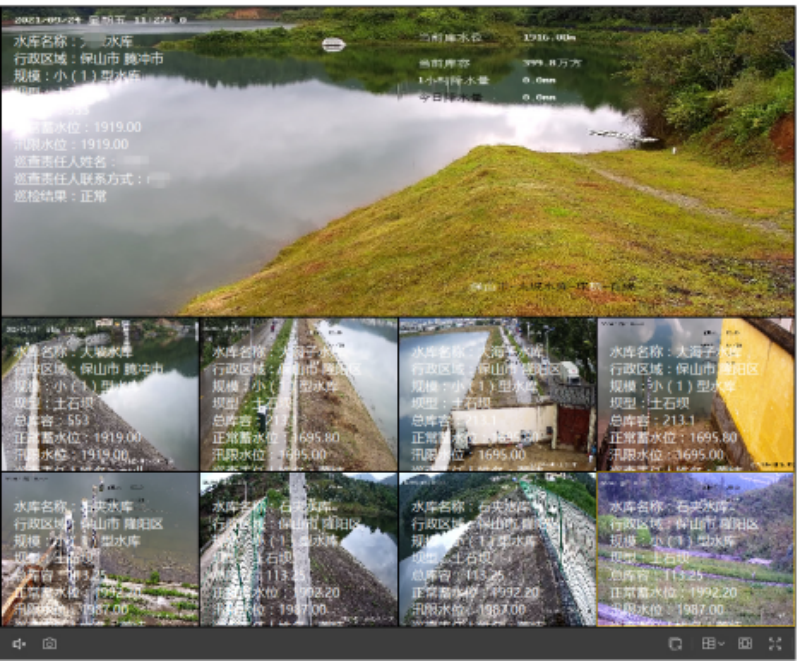

3.视频远程监控

包括对上下游水区、坝上、坝下和闸房内部的实时视频监控，用户可以从监控终端中实时的看到现场的视频图像，同时还可以通过软件控制现场摄像机镜头以及云台，根据需要调整光圈大小、焦距远近、变倍高低以及视频角度等，满足用户对现场多方位视频图像的监控需要，确保水库大坝运行安全。

4.数据分析预判

对大坝浸润线、库水位、实时雨量、大坝渗流量及坝体位移历史数据等相关数据进行综合比较分析，推算出各类坝体运行数据的时间和空间的相关性，综合判断坝体健康状况。

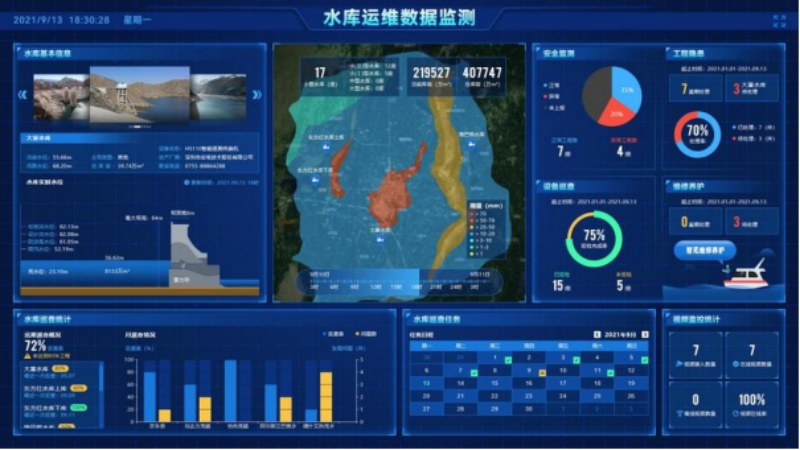

5.数据大屏

通过大屏电子地图、视频监控全览系统内所有监测点的实时状态、数据信息和现场实况，并配置相应的各类数据查阅功能，为对水质的污染排放实时监控、预警和协调调度提供有力的辅助手段。
