产品背景

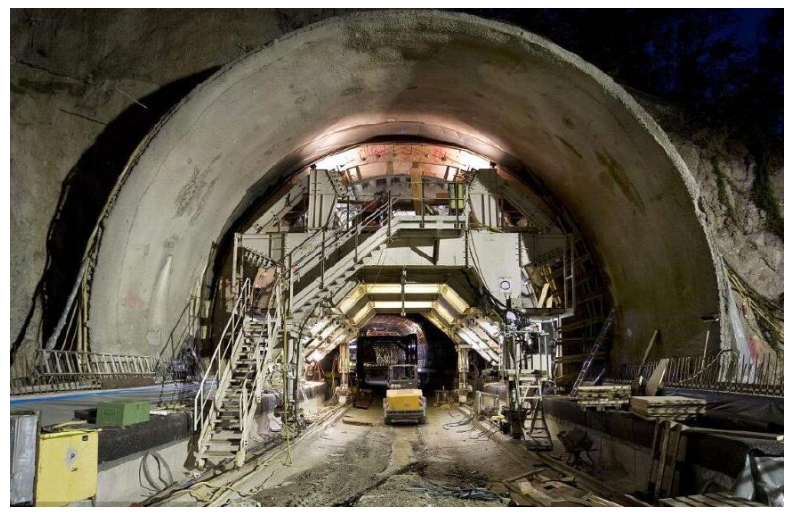

高速公路被誉为一个国家走向现代化的桥梁，是发展现代交通业的必经之路，而中国在这条路上，则迈出了非同寻常的一个个 令人赞叹的脚印。我国公路从建国初的几万公里到目前的400万公里，高速公路从八十年代末的零起步到目前拥有总里程7.4万公里 ，居世界第二位，仅次于美国。高速公路的建设，离不开隧道的施工。在隧道施工作业的过程中，会产生大量的扬尘，尽管有雾炮机、通风系统等处理措施， 但因各种因素，我们始终无法避免，飘落的扬尘在经过日积月累，浓度将逐渐增高，不仅给作业人员带来危害，也给内部作业环境 带来极大的影响。对此，我们要防范于未然，扬尘产生无法避免，我们便时刻监测隧道内的浓度变化，通过其浓度变化数据，给定一个阈值，数 据超标立即提醒，及时降尘，务必风险程度降到最低

监测目的及容

监测目的

1、防止在隧道施工过程中，扬尘、温度、湿度等环境数据超标带来的危险，确保作业人员、机械、工程的安全。

2、根据隧道施工作业环境卫生标准，采取相应的技术措施，控制在标准范围内。

3、 检验技术措施效果，正确指导隧道施工作业。

4、建立监控中心，及时地掌握各个隧道内的环境状态，为相关监管部门，提供远程监督、远程指导科学依据。

监测内容

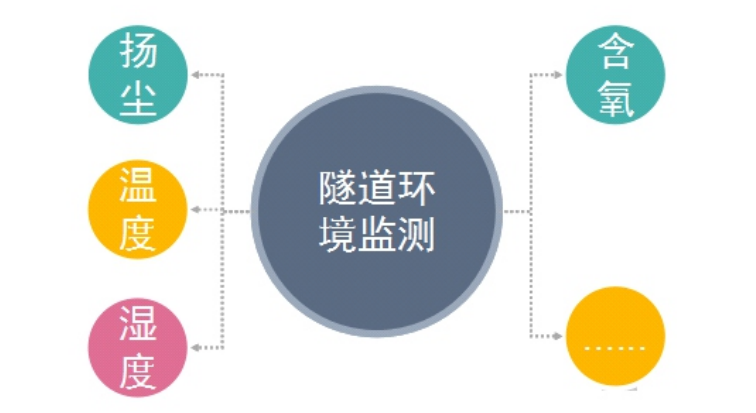

24小时全天候监测隧道环境、包括隧道作业区、隧道中段、隧道口不同点位的总悬浮颗粒物TSP 、温度、湿度、含氧量等因子 ，并对前端环境数据统一汇集到平台系统，再由系统根据用户配置，发送到指定的显示屏幕进行数据展示，同时，客户可以通过后 台管理系统进行数据查看、分析、存档等。

产品介绍

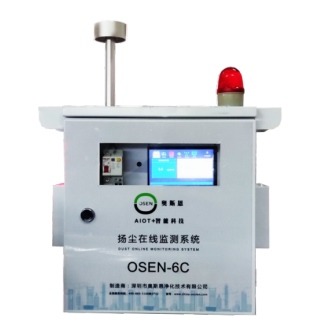

奥斯恩扬尘在线监测系统 OSEN-6C 通过了北京计量院的检测认证，获 得了国家环境保护产品认证（CCEP 认证）证书、计量器具型式批准证书（C PA 认证），该系统符合 GB3095-2012《环境空气质量标准》中规定，是一 款可连续自动监测不同环境功能区、扬尘重点监控区监测点的，且具有完善 功能的扬尘监测设备；由颗粒物在线监测仪、预处理系统、数据采集和传输 系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物 联网、大数据和云计算技术，通过光散射在线监测仪和采集传输等设备，实 现了实时、远程、自动监控颗粒物浓度;数据通过采用 4G 网络传输/RJ45传 输，可以在智能移动平台、桌面 PC 机等多终端访问;监控平台还具有多种统 计和高浓度报警功能。

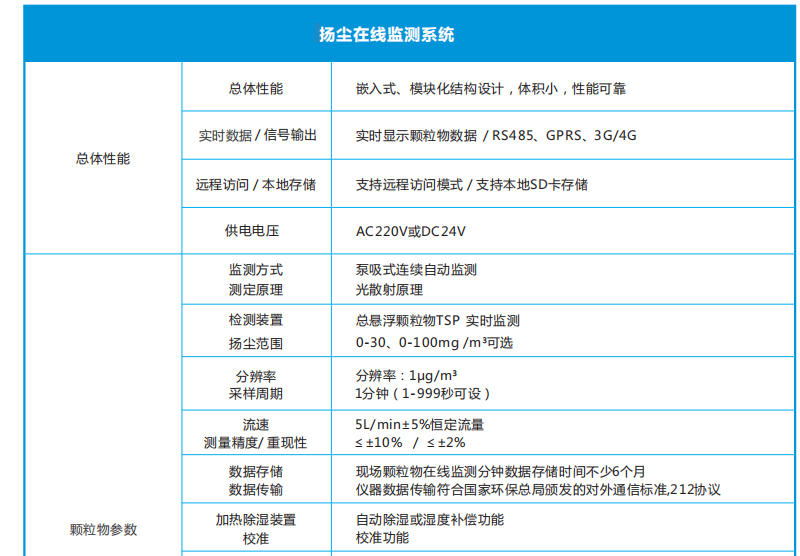

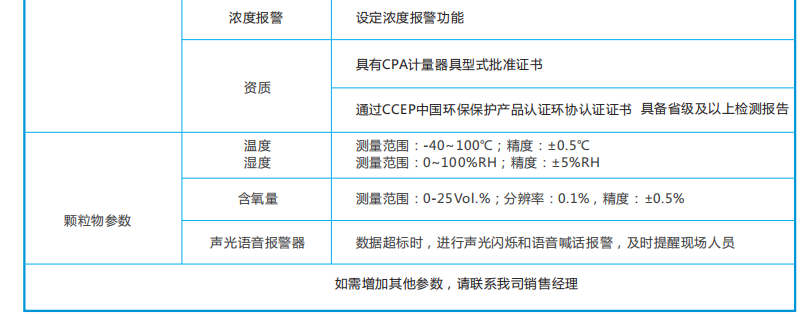

产品参数

产品特点

1、产品传感器已取得获得国家CPA计量器具型式批准证书。

2、产品实时在线连续检测，数据精准，数据直读，产品自带显示屏，可实现测量数据直读，方便使用者随时查看。

3、测量介质范围宽泛，产品量程范围大，可定制0.01-30mg/m³,0.01-100g/m³量程。

4、扩展性强，可添加温度、湿度、含氧量等参数传感器，对现场环境不间断管控。

5、IP65防护等级机箱，防尘、防水，隧道高污染环境下可长期运行。

6、产品为一体式设计，集扬尘传感器、采集仪、数据传输单元，数字显示屏和声光报警等为一体，结构紧凑，安装简单。

7、标准总线RS485和RJ45信号同时输出，可连接上位机和云平台实时监控。

8、一路本地声光报警器，四路继电器开关量输出，可直接连接风机、雾炮、电磁阀、报警器等设备，也可以通过驱动中 间继电器来驱动大功率设备。

9、可与各种二次显示仪、数采模块、PLC、DCS系统连接。

相关证书

数据方案

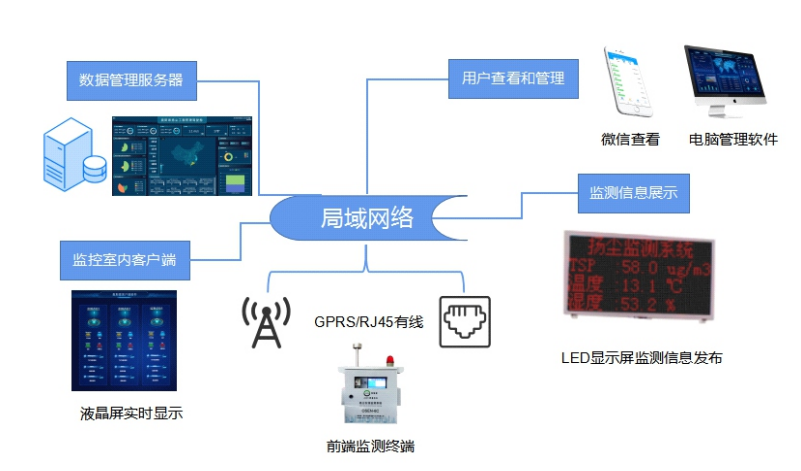

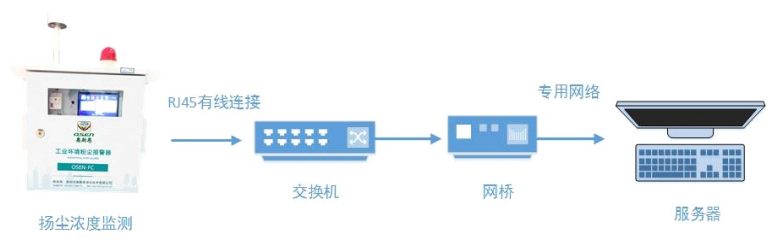

由于隧道内处于山体内部，安装在隧道内部的设备没有GPRS信号覆盖。数据传输方式根据隧道现场环境不一，常规为外网网桥 、内网网桥两种网络情况，根据不同的网络情况，设备数据传输的方式和展示都有不同，其中：方案一（外网网桥）：通过RJ45接口有线连接现场交换机，扬尘监测设备实时主动发送数据到指定服务器上。在外网的支持下 ，也可以使用我司云平台、包括电脑端、手机端。

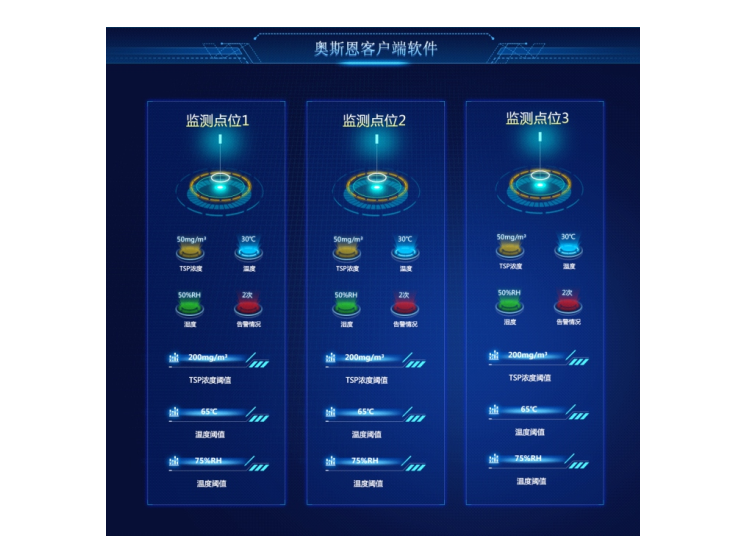

方案二（内网网桥）：如现场为内网环境下，监控室电脑作为数据传输服务器，安装在隧道的设备将数据传回到监控中心，我 司提供视窗软件，软件显示内容包含实时值、报警状态、阀值修改、历史数据查询（需本地部署数据库），及时了解隧道内的环境 情况。视窗软件示意图如下（可根据需求个性化定制界面和功能）：

大数据云平台

奥斯恩环保大数据云平台（以下简称云平台），通过现场端设备对环境空气质量进行监测，并将监测数据在软件系统进行质控 、分析以及应用。系统提供污染“时”、“空”、“物”分析，从而为辖区环境空气质量监管和污染来源分析提供科学合理的决策 支持。数据详情可进行多元化展示，国控站点数据同屏输出， 智能分析比对，生成分析报表；结合大数据分析模型，由点及面，全 面覆盖，同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。本平台架设在服务器上，采用B/S构架 （架构图如下），通过网络实现远程登录，无需安装任何软件，通过浏览器即可登录查看。

产品特点

1、云平台支持多种监测仪器（环境监测预警、常规空气站、微型空气站、扬尘在线监测站、激光雷达数据、在线源解析数据 、超级站数据、在线油烟监测数据等）数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析空气质量状况， 提供全面的数据支撑。

2、调取全市国控站点数据，同屏输出，比对分析。 数据展示功能与天地图相结合，运用空间分析技术展示不同地点空气质量时空变化功能概述。 多站点数据比对分析曲线展示。自动生成日报、周报、月报分析报表，报表自动填充。 地图辅助工具:支持矢量地图与卫星地图模式切换、标注、测距 。

3、数据时序趋势：提供时间趋势、GIS 空间、同比环比、排名、分析报表、分析报告和优良天达标天分析功能。 实时监控前端监测设备传感器状态，及时上报故障信息。 报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机微信公众号提醒。 数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管。

平台主要功能界面展示

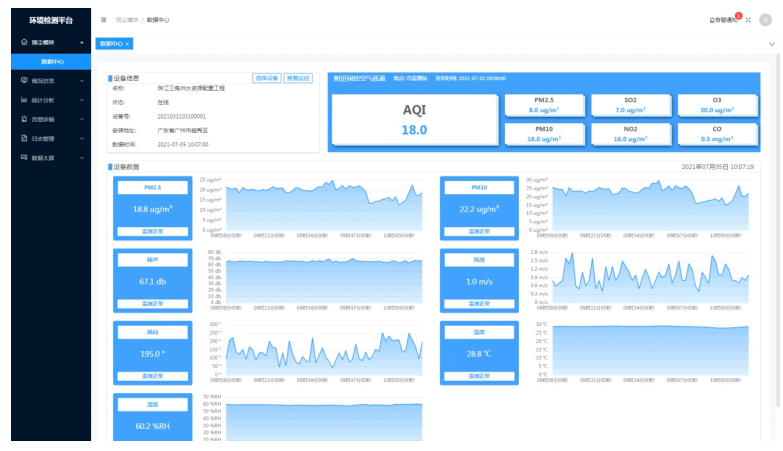

(1) 数据中心：单点设备实时数据查看，国控数据同屏输出参考，数据曲线变化分析，实时掌控数据动态。

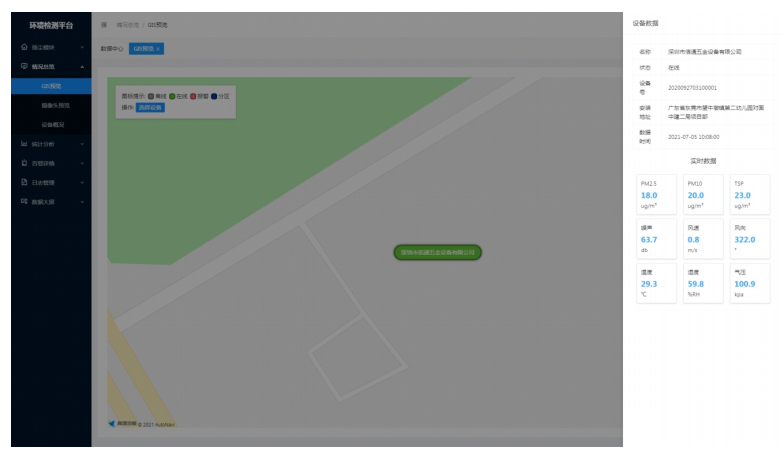

(2) 地图展示：查看辖区内所有已安装设备的位置信息，设备状态清晰可见，快速判断设备在线离线状态以及是否数据超标，快速处理；亦可 选择单台设备查看某台设备详细信息。

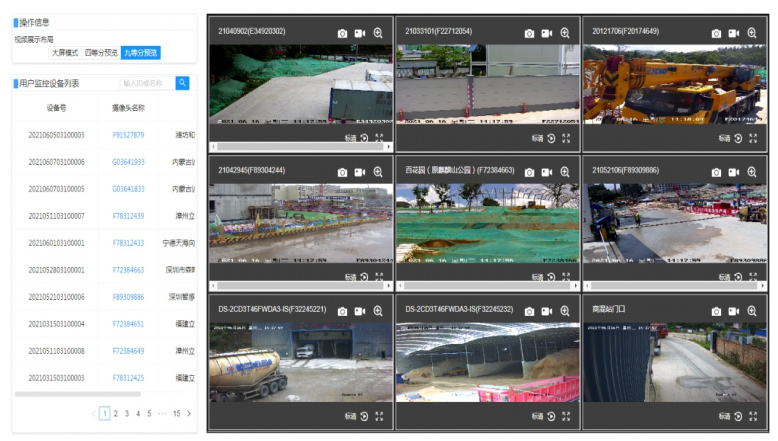

(3) 视频监控：现场视频监控查看，可同时打开多个监控视窗，实时查看现场环境，确定污染源头。

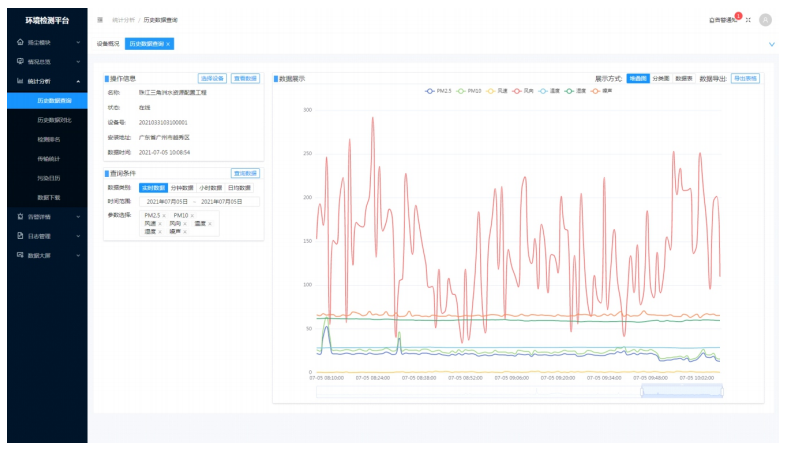

(4) 历史数据：回溯设备在某一时间段内的数据详情，包含实时值、分钟均值、小时均值以及日均值，并生成相应的数据曲线走势图，具备多 种展示样式。

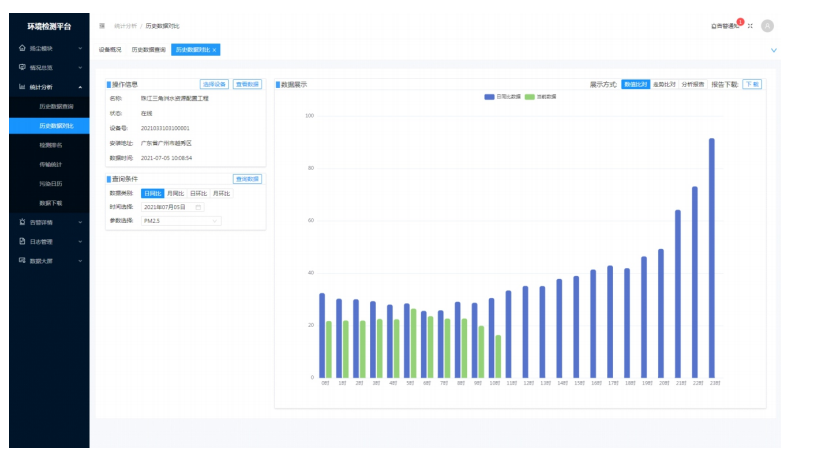

(5) 数据对比：查询设备的同比环比数据，便于分析在对比时期内发展变化的方向和程度。

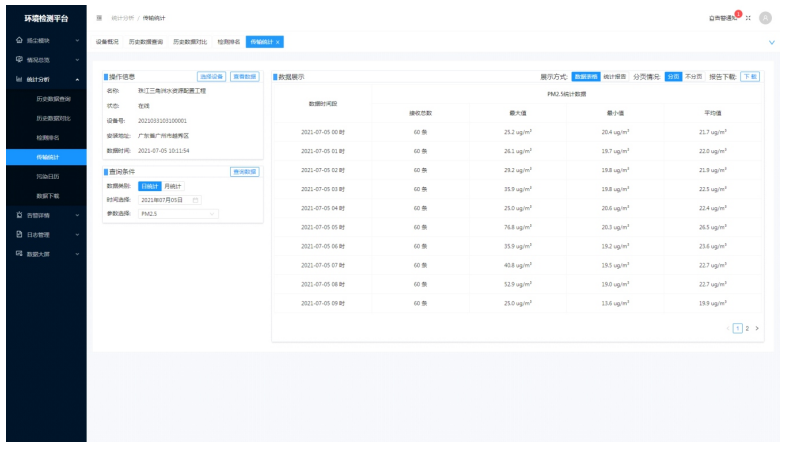

(6) 传输统计：可查看每个时间段数据传输的数量，是齐全的还是缺少的。最大值、最小值和平均值。

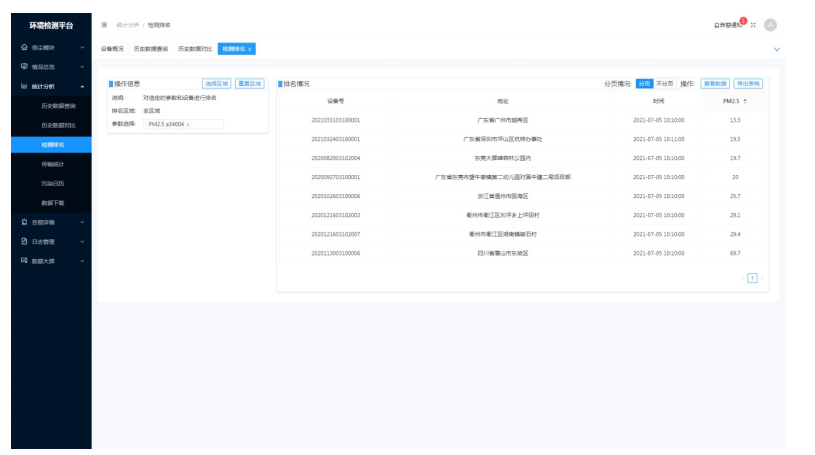

(7) 设备排名：对辖区内已安装的设备根据其监测数据进行排名，进而筛选出污染较重的企业。

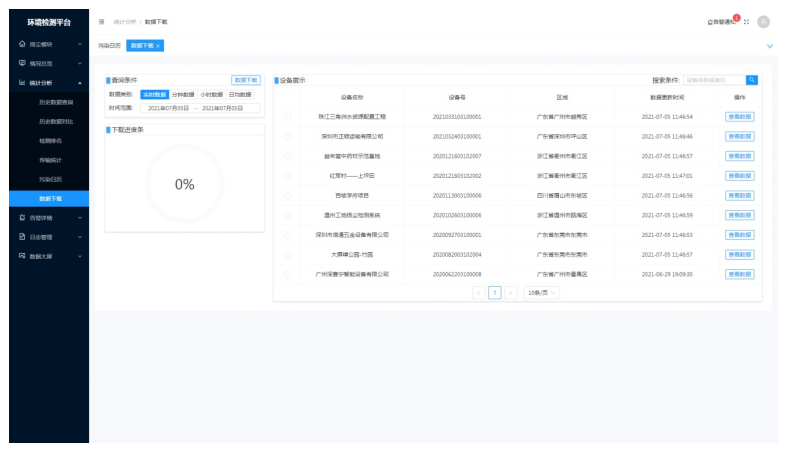

(8) 数据报表导出：对设备根据数据类型做数据报表导出操作，便于数据留档。

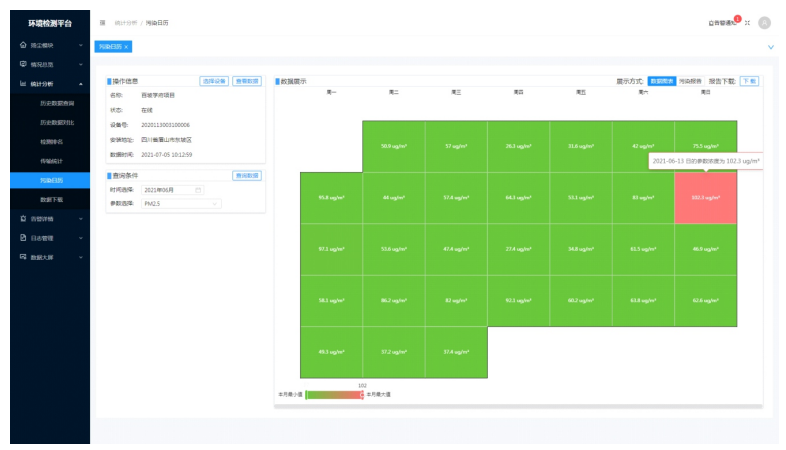

(9) 污染日历：查询设备在某个月内每一天的数据指标，找寻规律，锁定源头。

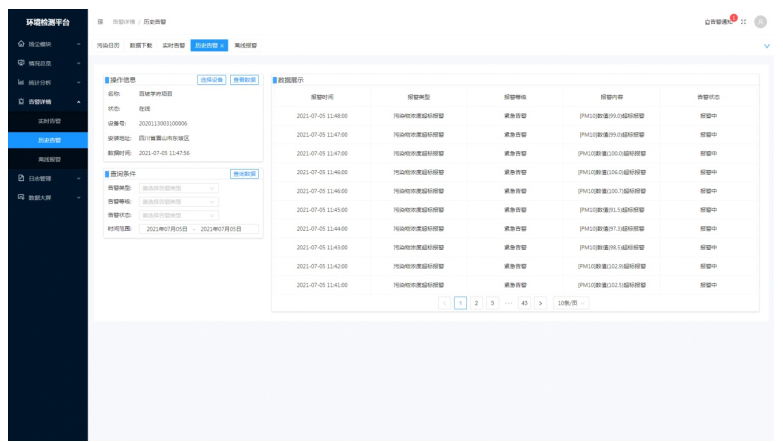

(10) 报警信息查询：报警信息可分为实时告警信息、历史告警信息、离线告警信息，数据超标平台立即报警警示，快速辨别告警详情，便于 快速处理。

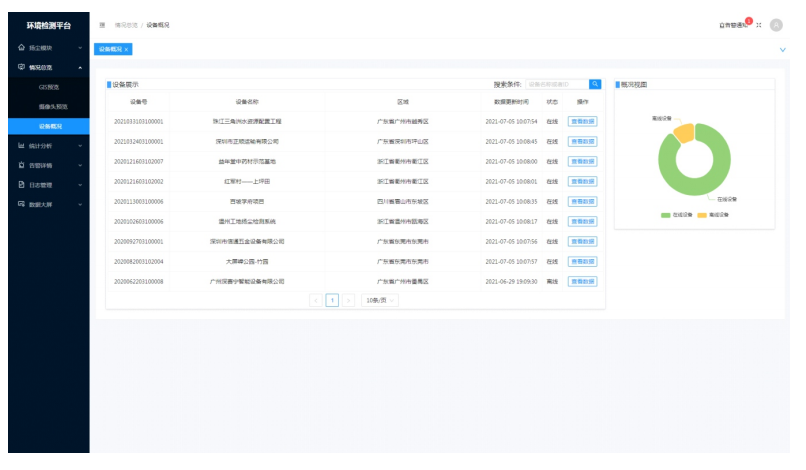

(11) 设备状态：设备状态查询，可快速查询设备的状态。

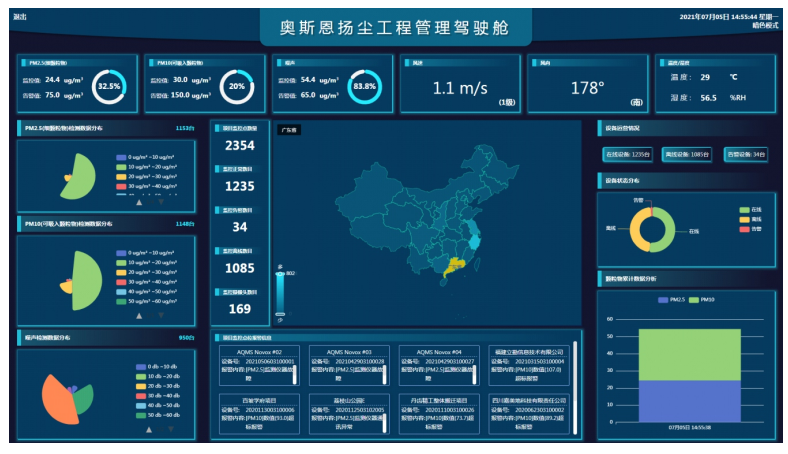

(12) 数据监管驾驶舱：大数据监管大屏，便于环保监管人员统筹监管，实时掌控辖区内个企业监测点位的污染排放动态，超限排放及时处理， 设备状态异常及时反馈上报，快速解决，有效监管。

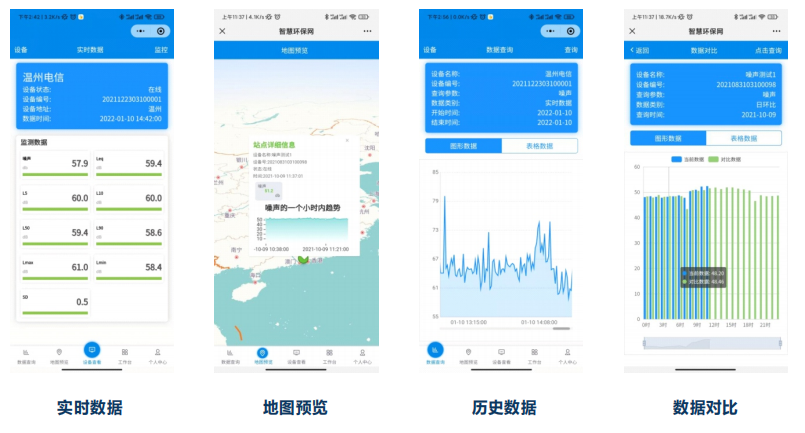

微信公众号

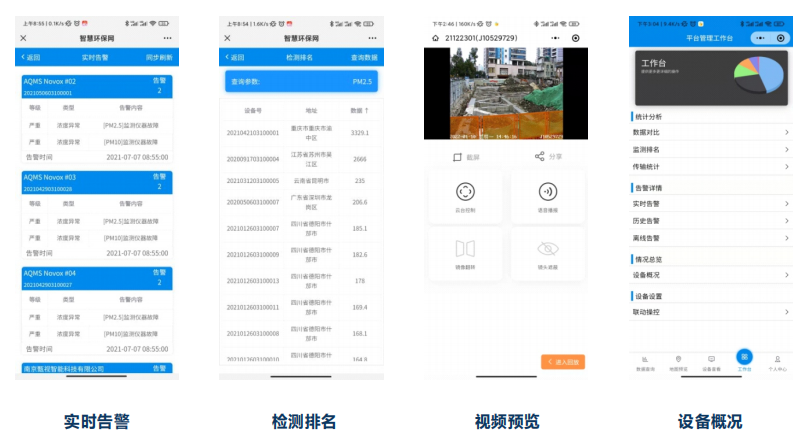

为满足客户移动监测的需求，我司开通了微信公众号服务，可通过其远程监督控制的监测设备，凡是能使用微信的手机，不管 是android系统，还是ios系统，只要关注了公众号，都可通过登陆设备账号，随时随地进行设备状态，数据的查询，方便快捷。

技术特点

智能云数据分析软件，基于在线式环境监测系统，向客户展示实时监测数据、及最近48小时历史数据、最近30天日平均历史数 据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备所在区域的环境污染情况。为用户提供精准 稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。甚至当环境污染比较严 重，持续报警情况下，默认反复提醒，时间间隔为10分钟；无需像短信报警一般，每次报警都会为用户存入一条短信，且必须手动 删除短信，操作繁琐；报警记录可查。

实时数据： 智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟；智能云是一款数据接 收、保存、显示、分析、管理的专业数据分析软件。

历史数据： 通过历史数据曲线分析图，可直观快速读取到设备的历史数据变化趋势和最近30天的日平均数据。

超标报警： 可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。 进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史；

设备管理： 可查看设备是否在线、用户单位信息及地理信息。

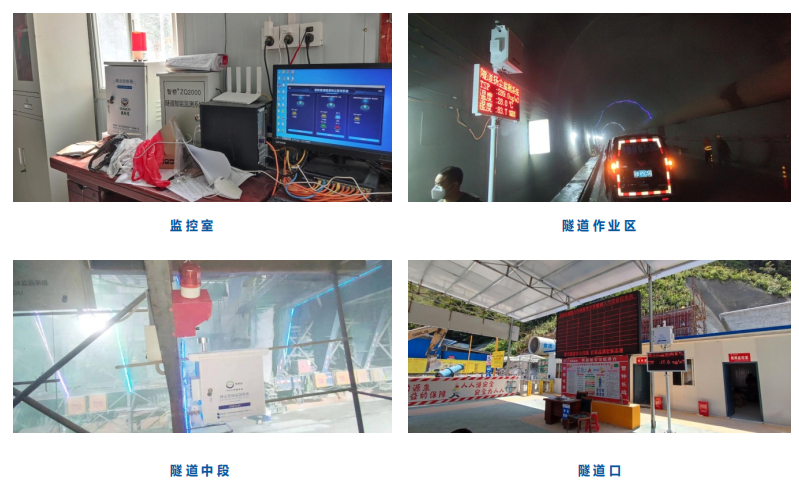

相关案例
